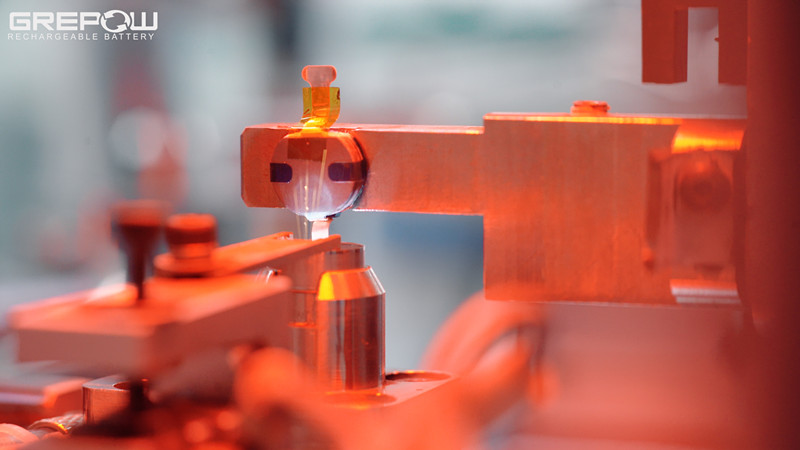

1、鋰電池的超聲波金屬點焊

 因電鋰電池電芯正極極耳為鋁帶，無法直接錫焊，故需加接鎳帶，通常采用超聲波金屬點焊方法：利用超聲波產生高頻振蕩使兩金屬片之間摩擦局部產生高熱，而溶合連接起來。頻率：20K~35KHZ時間約：0.*/S 金屬超聲波焊機注意選擇適宜的焊接設備。注意使用適當?shù)暮附訁?shù)。 防止正極鋁帶過焊，否則易斷。防止正極鋁帶焊接不牢，否則電池易斷電;

2、鋰電池的錫焊連接

 主要原理：利用烙鐵發熱將焊錫絲熔化，從而使錫料附著在被焊接部位，冷卻后即連接起來。

 1)烙鐵分類：

 A.內熱式和外熱式，內熱式烙鐵升溫快。

 B.普通烙鐵、調溫烙鐵、防靜電恒溫烙鐵。

 2)烙鐵功率：30W、35W、40W、50W、55W、 60W、65W等。

 3)烙鐵溫度：根據焊錫面積和用錫量設定，溫度太低不能迅速熔化錫線，影響焊接速度，溫度太高，焊出的焊點不光滑。烙鐵溫度一般設定在 360℃±10℃

 4)焊接姿態：大方自然、坐姿端正。

 5)焊接手法：有握筆法、直握法。

 6)焊接角度：握筆法焊接角度在30°～ 60°之間，最佳角度就是烙鐵尖與被焊物體成45°。

 7)焊錫成份：錫(Sn)60~63%，鉛(Pb) 40~37%，松香1.0%~1.2% 現有部分公司開始采用無鉛焊錫

 8)焊接時間：<3S

 9)方法：先放烙鐵于被焊部分，然后放錫線于烙鐵頭與被焊部位的間隙。

10)焊量：能包住被焊物體錫適量即可。

11)焊接質量：焊點光亮均勻，牢固，無連錫，漏焊、無虛假焊、無氣孔、不起層。焊點大小與接觸熱錫量有關;

 3、鋰電池外殼超焊工藝及要求

 1)外殼的封裝連接一般采用超聲波塑料焊接方法。

 2)工作原理：利用超聲波產生高頻振蕩使上下外殼之間摩擦，局部溫度劇升產生高熱，兩膠件之間將產生材料之“塑流”，在壓力下固化，而形成均熔接。

 3)選用適宜的超聲波焊接機。

 4)使用適宜的焊接參數：功率因素：力×速度，力有壓力(氣壓)、下降速度。速率有頻率和振幅，能量=功率×?xí)r間頻率：20KHZ焊接時間、保壓時間

5)外殼和保護板的設計要注意特別注意尺寸配合，以防止超不到位或超不緊。

 6)保護板的厚度及元器件布置要充分考慮超聲波影響，以防止元器件被震松。

 7)影響焊接效果有：塑膠材料、焊接設計、模具等。

 8)超焊質量：無超傷、無熔膠、無超高，焊線均勻、熔接緊密，樣品在1m高處跌至木板上，X、Y、Z面各跌一次(共六次)符合要求。
